Вводно-распределительные устройства 0.4 кВ (ВРУ)

Характеристики

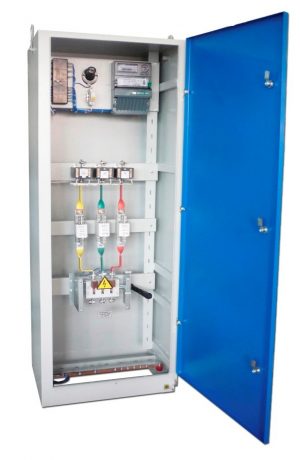

Вводные панели включают в свой состав приборы, рассчитанные на функционирование при силе тока 0,25, 0,4, 0,63 кА. Соответственно этим нагрузкам устанавливают предохранители и рубильники. На панелях с нагрузкой 0,4 и 0,63 кА подключают также отключающие и защитные устройства по соответствующим значениям нагрузки.

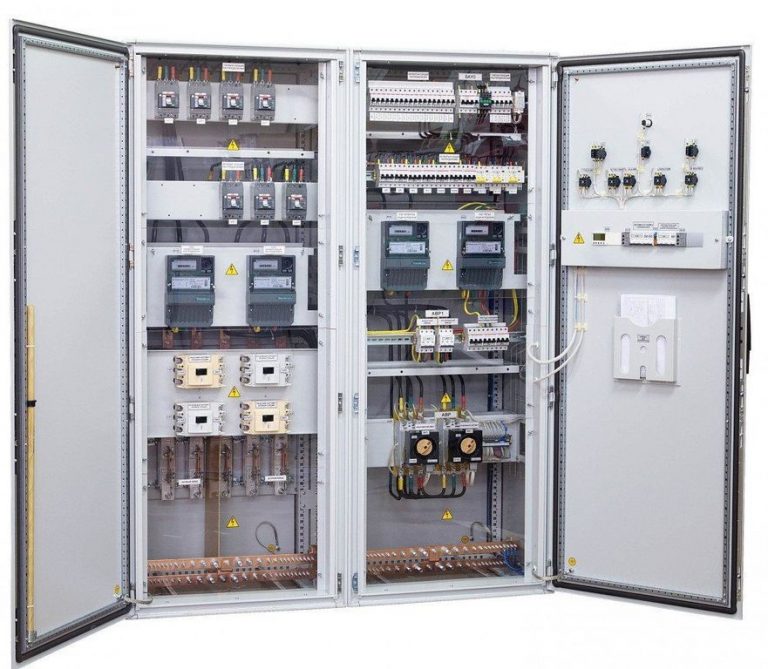

Распределительные панели изготавливают в разных вариантах. В некоторых моделях отводящие линии оснащены электрическими автоматами, а в других может быть установлена автоматика управления приборами освещения в коридорах и на лестницах. Существуют панели, оснащенные отделами учета. Кроме перечисленных приборов панели могут оснащаться пакетными выключателями, промежуточными реле, магнитными пускателями.

При проектировании и комплектации распределительных и вводных панелей, их размещают в непосредственной близости между собой. Изготовление этих панелей происходит отдельно. В них предварительно устанавливаются необходимые устройства. Для связи между этими панелями применяют соединительные провода. Распределительные и вводные панели имеют множество вариантов схем. Они позволяют скомпоновать любое устройство по вводу и распределению электричества по техническому заданию.

Особенностью установки ВРУ в частном доме является наличие нескольких отдельных строений, подключенных к питанию электричеством. Поэтому после основного ВРУ подключают отдельные распредустройства для каждого строения: бани, сарая, летней кухни и т.д.

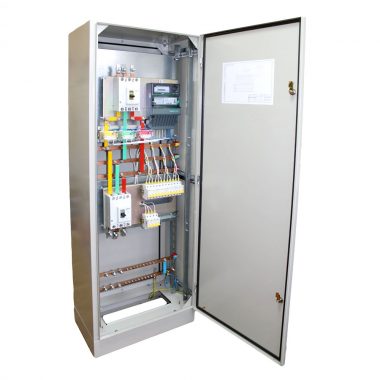

В частном доме применяются аналогичные устройства в виде шкафа, в который монтируют все необходимые приборы.

Вводно-распределительное устройство на производстве

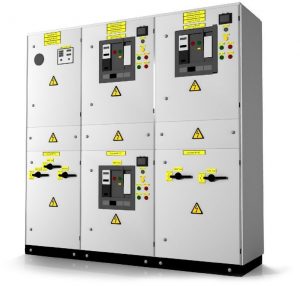

Особенностью использования ВРУ на заводах и фабриках является высокий расход электрической энергии. Для таких объектов применяют особые конструкции панелей для распределения электричества. Аналогичные панели используются в распредустройствах электрических подстанций на 380 В.

По устройству такие панели и щиты включают в себя электрические автоматы, предохранители и рубильники. Вводно-распределительное устройство может быть как с односторонним, так и с двухсторонним обслуживанием.

В односторонних моделях обслуживание электромонтером производится непосредственно у стены, с передней стороны. Двухсторонние варианты щитов устанавливают независимо от стены, на любом свободном месте, либо на удалении от стены на расстоянии 0,8 метра.

Преимуществом односторонних моделей является то, что для их монтажа и технического обслуживания не требуется много места. В свою очередь двухсторонние щиты удобнее обслуживать в процессе работы.

Кроме панельных видов, вводно-распределительное устройство выполняют в виде блоков, включающих в себя различную электронную аппаратуру: счетчики, выключатели, плавкие вставки и т.д.

Помещения для размещения распределительной и вводной аппаратуры должны находиться в удобных местах, которые доступны только для электроремонтного персонала. Их называют электрическими щитовыми, которые запираются на замки для предотвращения проникновения в них посторонних людей.

Подготовка к использованию ВРУ

• Устройство устанавливается в щитовых помещениях или вне щитовых помещений (на лестничных клетках, в подвалах и пр.) и монтируется в вертикальном положении.
• В состоянии поставки устройства нулевая защитная шина РЕ и нулевая рабочая шина N соединены между собой съёмной перемычкой. Дальнейшее её использование определяется схемой подключения устройства к питающей сети: при четырех проводной линии перемычку оставить, при пяти проводной линии перемычку необходимо удалить. Конструкция устройства допускает ввод и вывод бронированных и небронированных кабелей, а также проводов с алюминиевыми и медными жилами в резиновой или пластмассовой изоляции.
• При монтаже устройства необходимо обратить внимание на целостность и надежное уплотнение кабеля или проводов.
• Нулевые защитные шины РЕ и нулевые рабочие шины N смежных устройств, скрепить между собой на месте монтажа.

Использование изделия и требование безопасности

• При эксплуатации устройства должны быть соблюдены требования ГОСТ 12.2.007.0-75 и документов “Правила технической эксплуатации электроустановок потребителей”, “Межотраслевые правила” по охране труда (правила безопасности) при эксплуатации электроустановок” и “Правила устройств электроустановок”.
• По способу защиты от поражения электрическим током устройство соответствует классу I по ГОСТ Р МЭК 536-94.
• По пожарной безопасности устройство должно соответствовать требованиям ГОСТ 12.1.004-91.
• Оболочка устройства должна быть заземлена в соответствии с требованиями ГОСТ 12.2.007.0-75.
• При эксплуатации должен использоваться ручной инструмент по ГОСТ 11516-94.

Техническое обслуживание шкафов ВРУ

• Монтаж, эксплуатация и техническое обслуживание устройства должны производиться квалифицированным персоналом, прошедшим инструктаж по технике безопасности и имеющим квалификационную группу по электробезопасности не ниже III для электроустановок до 1000 В.
• Запрещается обслуживание устройства под напряжением.
• В процессе эксплуатации периодически, не реже одного раза в два года, а также после аварийных состояний необходимо подвергать устройство осмотру. При этом необходимо произвести: осмотр и подтяжку контактных соединений; очистку от загрязнений; проверить состояние заземления; проверить целостность изоляции проводников; проверить целостность корпуса
• Замена предохранителей, как правило, производится при снятом напряжении. В исключительных случаях допускается замена предохранителей под напряжением с помощью рукояток (клещей) для съема предохранителей в диэлектрических перчатках и предохранительных очках.
• Профилактическую проверку устройства необходимо проводить только при снятом напряжении.
• Воздушные зазоры в устройстве должны быть не менее 12 мм, а расстояния утечки – не менее 16 мм и должны сохраняться при нормальных условиях эксплуатации.
